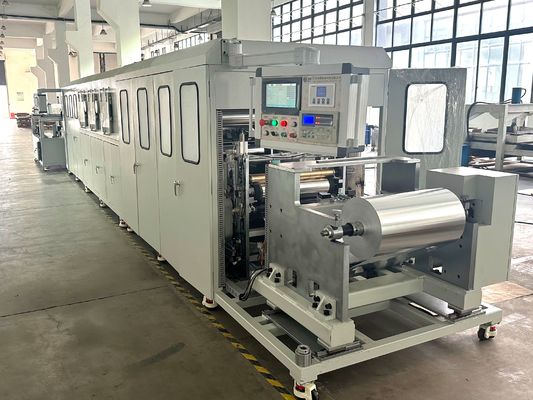

Volledig automatische stapellijmmachine, volledig afgesloten, gebruikt voor honingraatkern van ALU

INTRODUCTIE

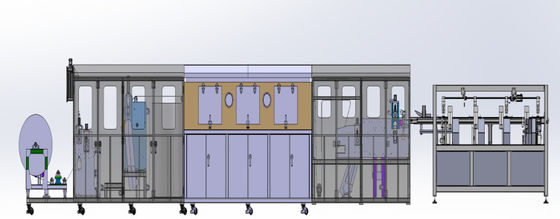

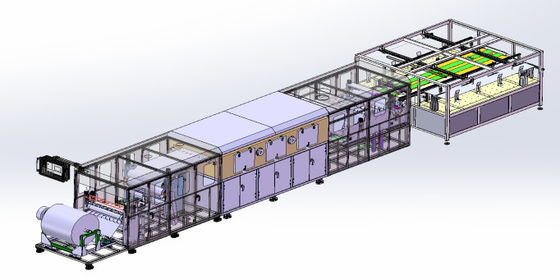

Algemene indeling van de A600 lijmlijn

Dit apparaat is een gespecialiseerde apparatuur die voornamelijk wordt gebruikt voor het coaten, snijden en stapelen van aluminium honingraatkern. Het kan aluminiumfolie coaten, drogen en op een vaste lengte snijden.
a. Procesbeschrijving:
Afhankelijk van de behoeften worden de benodigde aluminium rollen afgerold en gecoat met speciale lijm voor aluminium honingraatkern voor diepdruk. Na het drogen in een oven worden ze geperforeerd en platgemaakt volgens de procesvereisten, en vervolgens op een vaste lengte gesneden en gestapeld.
b. Apparatuurkenmerken
De aluminium honingraat coatingmachine ontworpen en geproduceerd door ons bedrijf heeft de volgende belangrijkste kenmerken:
1) Automatische constante spanningsregeling voor het afwikkelen van de rolspanning;
2) De zwevende rol kan automatisch de synchronisatiefunctie van de productielijn aanpassen;
3) Na het lijmen kan het automatisch drogen; Nauwkeurige temperatuurregeling in de oven
4) Het gecoate materiaal kan automatisch gaten boren
5) Enkelvoudige plaat testen kan automatisch de strookafstand meten en de steek van de lijmstrook berekenen voor verschillende modellen plaatrollen na het coaten.
6) Na het lijmen kan de automatische en nauwkeurige snede op vaste lengte de positionering van de aluminiumfolie nabij het einde na het lijmen bereiken.

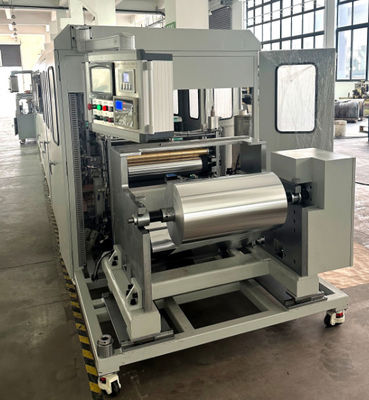

A. Laad- en lijmeenheid

Deze eenheid omvat functies zoals het voeden van aluminiumfolie, het trekken van aluminiumfolie, het perforeren van aluminiumfolie, het platmaken van aluminiumfolie, het synchroniseren van aluminiumfolie en het lijmen van aluminiumfolie.

Gedetailleerde parameters van het correctiesysteem

B. Automatische lijmeenheid

De automatische lijmtoevoegapparatuur bestaat uit een mengtank, ultrasone sonde, pneumatische motormenger en hoofdmotorkast (de hoofdmotorkast bestaat uit drie delen: boven-, midden- en onderdelen, waarbij het bovenste deel de hoogwaardige tank oplosmiddeltank is, het middelste deel de hoofdbesturingskast en de mens-machine-interface is, en het onderste deel de pneumatische membraanpomp is)

C. Tunneltype constante temperatuureenheid

Aantal temperatuurcontrolepunten: 4
Werktemperatuur: 0~120 ° C (maximale oventemperatuur van 150 ° C)
Alarmbeveiliging voor oververhitting, loskoppeling, overbelasting, enz.
Verwarmingsvermogen: 20KW
Temperatuurregelnauwkeurigheid: 3-5 ℃

D. Koel- en snij-eenheid

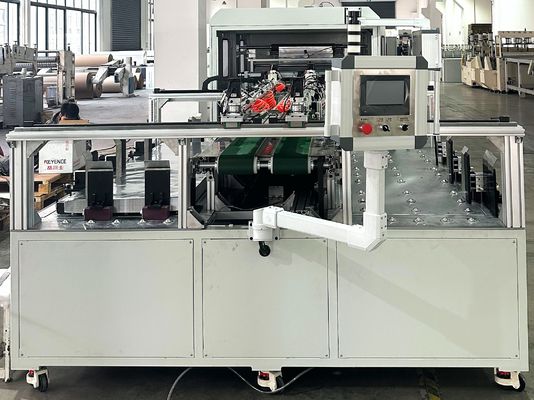

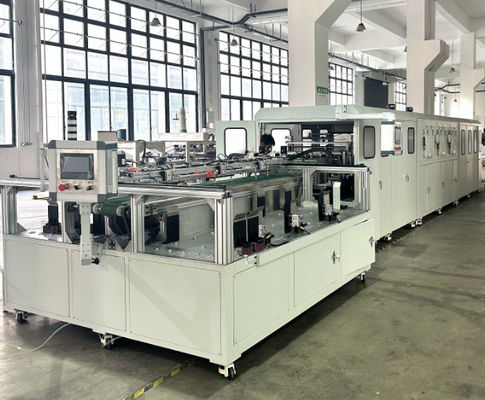

E. Volautomatische dubbele station aluminium honingraatkern automatische lamineermachine

1) Geschikt voor aluminiumfoliebreedte: 580-600 mm.
2) Stapellengte: 900-1800 mm.
3) Maximale snelheid: 25 stuks/min (berekend met behulp van 1700 mm lange aluminiumfolie).
4) Maximale stapelhoogte: 200 mm.
5) Wanneer het aantal enkelzijdige vellen het ingestelde aantal bereikt, schakelt de richting automatisch om.
6) De positie van de zuignap kan in de voor-, achter-, links- en rechtsrichting worden aangepast.
7) De apparatuur is uitgerust met voetschroeven die horizontaal kunnen worden afgesteld.
8) De hoogte van de invoerpoort kan worden aangepast: 1050-1150 mm.
9) Stapelwagenhoogte: 700 mm.

F. Apparatuurlijst

Lijst met belangrijkste accessoires:
